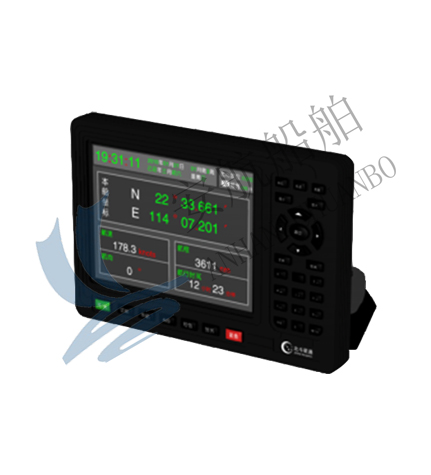

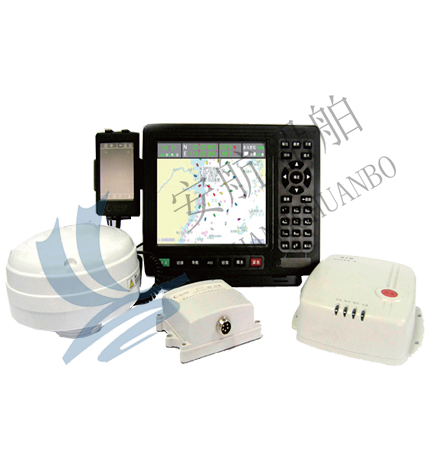

BDG-MF-07型北斗船載終端是針對海洋漁業應用需求和海洋環境特點設計的船載終端產品。該款產品由大屏幕彩色顯控單元、北斗定位通信單元、以及配件（手寫板）等部分組成。該產品可為船舶上的生產作業者提供導航定位、船舶自動防碰撞報警、緊急遇險一鍵式報警等功能，并提供船舶之間、船岸之間的北斗短信互通服務。

特點優勢：

       1.大屏幕高清電子海圖；

       2.衛星定位導航；

       3.一鍵式緊急報警；

       4.支持北斗短報文通信，可在船舶之間、船舶與手機之間互發短信；

       5.可擴展支持AIS船舶防碰撞報警。

一、主要功能：

       1.定位功能：定位精度20米1σ（非標校區100米1σ）；定位頻度受用戶申請的智能卡控制。

       2.導航功能：可設定、預置、存儲航路點、航線；可自動計算偏航距離，偏航后還可以自動報警；

       3.通信功能：可進行短報文信息通信，并顯示報文內容并將接收到的信息存儲，以便查詢；可編輯發送電文及編輯發送固定電文；

二、主要性能指標：

       1.動態范圍：≤300公里/小時

       2.捕獲時間：≤2S

       3.失鎖再捕時間：≤1S

       4.發射功率：30W

       5.設備供電：直流9V—32V

       6.主機功耗：< 5W

       7.工作溫度：主機：–20℃到+55℃ 　天線：–40℃到+70℃

       8.儲存溫度：–55℃到+70℃

       9.相對濕度：95±3％（+40℃）

       10.物理尺寸：主機 202mmX150mmX40mm

       11.通信接口：RS-232串口，默認波特率19200

三、在我國及周邊地區，北斗系統基本服務性能如下：

       1.位置精度：平面10米、高度10米

       2.測速精度：每秒0.2秒

       3.授時精度：?jiǎn)蜗?0納秒

       4.可提供雙向精度授時和短報文通信服務通過廣域差分和地基增強等手段，北斗系統服務性能還可以滿足各類用戶需求.

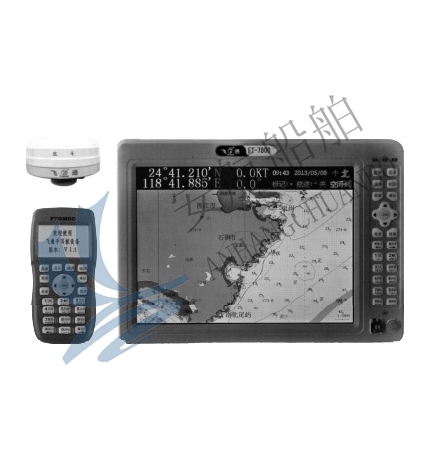

       FT-7800 船載終端結合我國船舶用戶實際運用需求“以實用性、耐用性、易操作、全防水”的設計理念進行自主研制，新型多功能為一體的北斗衛星導航船載設備。終端采用彩色液晶顯示、直觀的操作鍵盤、顯示直觀清晰內置全*海岸線（電子海圖）和地名、標記信息、短信收發、北斗 + GPS 雙模導航等功能。本設備提供接口及顯示圖面，連接 AIS 數據顯示信息，達到 AIS+ 北斗衛星導航二合一功能。

一、主要功能：

      1. 短信功能：支持北斗定位、支持自動位置報告、支持遠程調取船位功能；支持船對船、船對岸、船與手機之間互發短信功能；支持緊急報警和區域報警功能。

      2. 北斗 +GPS 雙模導航功能：實時顯示本船的當前位置、速度、航向和漁區號；實時顯示目的地（或游標）所在位置、漁區號、目的地到當前船位距離；實時跟蹤并顯示衛星狀態；顯示全中國海域的電子地圖，并可實現多級縮放及任意移動和旋轉海圖；在海圖上記錄船只的航行軌跡；靈活調節亮度，使其適應航行中頻繁交替出現的晴天、陰天、傍晚和夜晚；電子羅盤導航、實施航點、航線、航跡導航、游標導航。

      3. AIS 自動識別功能（外接、擴展）：能夠連續自主的接收與發射 AIS 數據信息；可顯示本船周圍裝有 AIS 設備的船舶的 AIS 數據信息；靜態數據包括：MMSI、船名、呼號、IMO 號、船舶類型、GPS 天線位置、船籍等；動態數據包括：經緯度、船速、航向、轉向率、船艏、方位、距離等；航行數據包括：航行狀態、吃水深度、危險貨物種類、目的地和預到時間等；當 AIS 船舶進入報警范圍時，機器具有燈光及語音報警且報警聲隨距離接近而不斷改變；中英文信息發送、接收與顯示（包括緊急信息）；AIS 船隊管理、AIS 禁止報警船舶和發現船舶報警列表設置；AIS 目標船船牌顯示、航跡跟蹤記錄。

二、技術指標：

       定位精度：有標校站地區≤ 20 米 (1σ)；無標校站地區≤ 100 米 (1σ)

       開機首捕時間： ≤ 2s

       失鎖重捕時間： ≤ 2s

       接收通道數： 6 個

       接收誤碼率：1. ≥ 157.6dBW（仰角為 30°～ 75°）時，接收信號的誤碼率≤ 1×10-5

                           2. ≥ 154.6dBW（仰角為 10°～ 29°）時，接收信號的誤碼率≤ 1×10-5

       偽碼跟蹤隨機誤差：≤ 12.5 ns

       發射載波相位噪聲：100 Hz：-60 dBc/ Hz；1 kHz：-70dBc/Hz；10 kHz：-80 dBc/Hz； 100 kHz：-90 dBc/Hz

       發射信號載波抑制：≤ 30dB
